Catia怎么进行接触约束和定位约束

Catia怎么进行接触约束和定位约束呢？很多新手用户对于如何操作，还不是很了解。这里为带来详细的步骤解析，希望可以帮助到大家！

Catia怎么进行接触约束和定位约束

首先打开Catia，按住Ctrl+O组合快捷键，弹出选择文件对话框，并在文件夹中鼠标双击Product2017装配体，进入3D界面;

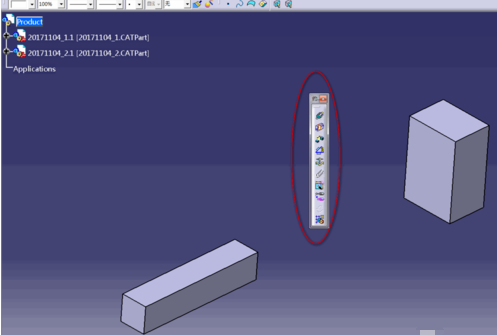

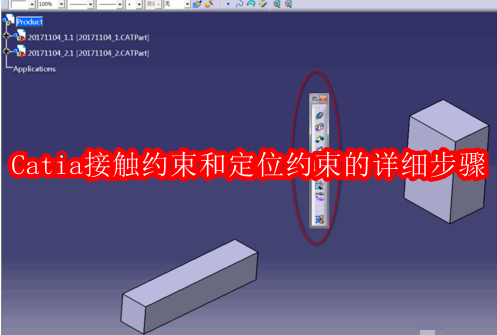

在右侧工具栏中，用鼠标左键将约束的集成工具面板拖放到界面中，面板中集成了最基本的约束命令，有相合约束、接触约束、偏移约束以及修复部件等;

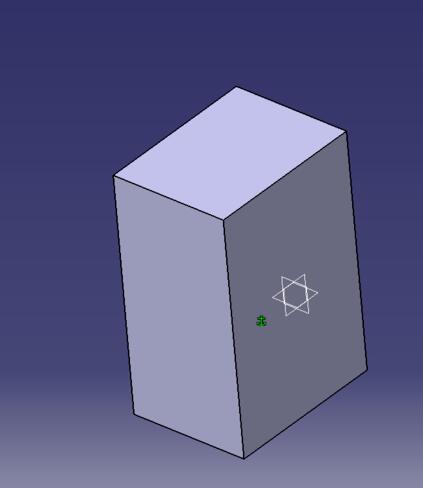

鼠标左键单击选择修复部件命令，然后继续选择零件体20171104_2,在3D界面中零件上显示一个绿色约束标示，这个标示表示我们先将此零件固定住;

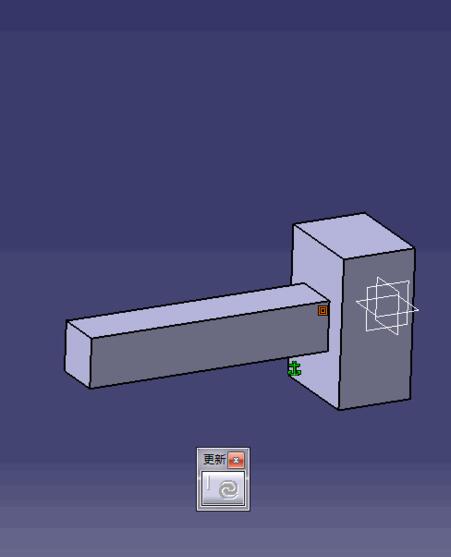

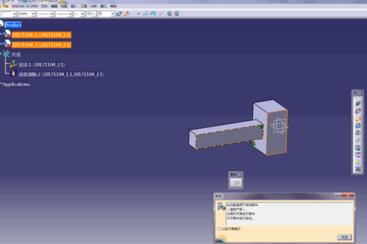

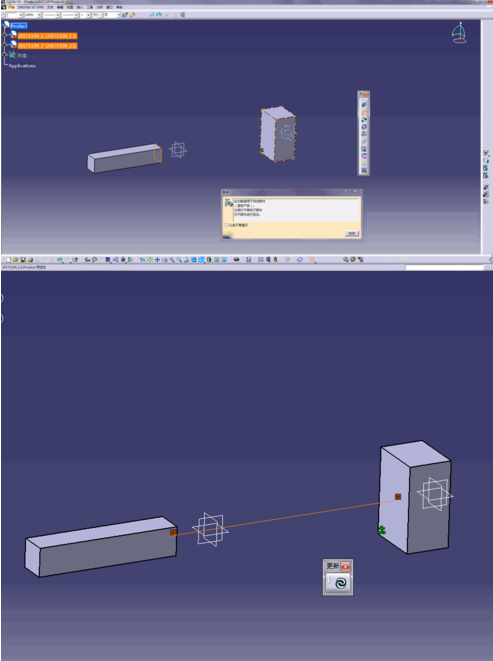

在面板中单击接触约束，并弹出助手对话框，关闭此窗口并以此选择两个零件，这时在两个零件体之间显示约束标示，单击更新按钮，两个物体的表面产生接触;

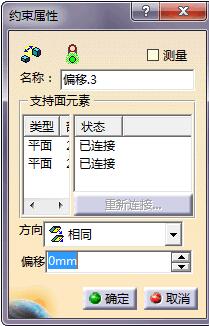

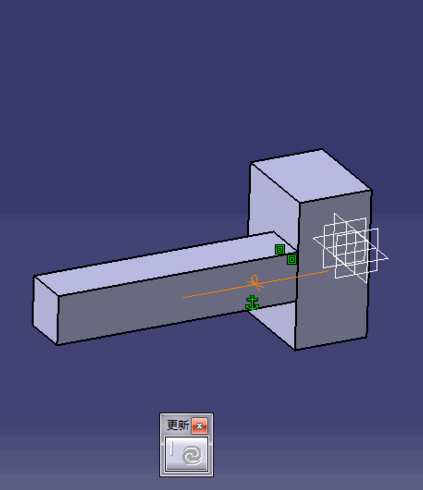

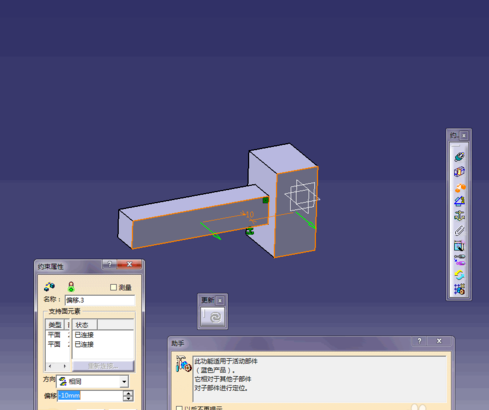

在约束工具集成面板里单击偏移约束，并以此选择零件20171104_2和20171104_1的外表面，如图示橙色边线区域，弹出约束属性对话框，方向选择相同，偏移尺寸选择为0mm，单击更新按钮，这时零件20171104_1的外表面自动平移至于20171104_2的外表面对齐，操作完成。
